Автоматическая линия порошковой окраски для шкафов из листового металла с прочной распылительной камерой и вспомогательными сборочными процессами

Автоматическая линия производства порошковой окраски для корпусов из углеродистой стали

Высокоэффективное решение для окраски корпусов из листового металла

Эта автоматическая линия производства порошковой окраски разработана для компонентов корпусов из углеродистой стали, включая электрические шкафы, корпуса шкафов управления, дверные панели и другие изготовленные конструкции из листового металла. Система интегрирует подготовку поверхности, автоматизированную транспортировку материалов, электростатическое нанесение порошка, отверждение и вспомогательные сборочные процессы для достижения стабильной производительности окраски и эффективного производства.

Распылительная камера изготовлена из прочного ПВХ-материала, обеспечивающего превосходную химическую стойкость и долгосрочную эксплуатационную надежность. Система окраски сочетает автоматическое электростатическое распыление с ручной доводкой, обеспечивая полное покрытие порошком сложных участков, таких как углы, кромки, сварные швы и углубленные конструкции.

Интегрированная конфигурация производственной линии

Производственная система включает в себя несколько функциональных секций для оптимизации полного производственного процесса:

• Система роботизированной шлифовки сварных швов

• Станции ручной финишной обработки поверхности

• Процесс химической предварительной обработки

• Система сушки

• Ручное нанесение и шлифовка шпаклевки

• Автоматическая система порошкового распыления

• Станции ручной доводки окраски

• Печь для отверждения порошка

• Секция охлаждения

• Система помощи при сборке

Для эффективного потока материалов линия использует двойную конфигурацию конвейера:

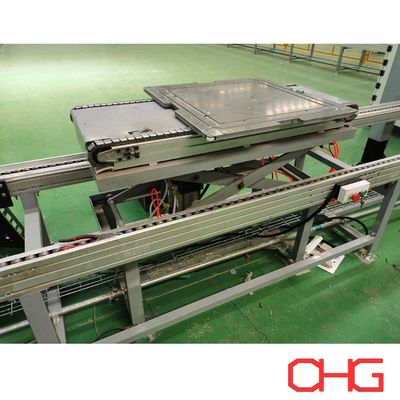

• Наземный конвейер типа тележки для предварительной обработки и транспортировки тяжелых компонентов

• Подвесная конвейерная система для порошковой окраски, отверждения и непрерывного производственного движения

Эта конструкция повышает стабильность процесса, позволяя гибко обрабатывать различные конструкции корпусов.

Типичный технологический процесс производства

Загрузка манипулятором

↓

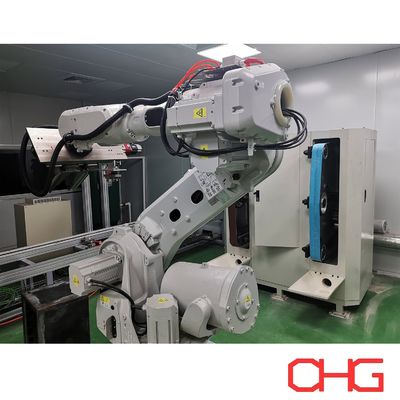

Роботизированная шлифовка сварных швов и ручная финишная обработка поверхности

↓

Фосфатная обработка поверхности

↓

Сушка влаги (40–50°C)

↓

Ручное нанесение шпаклевки

↓

Сушка шпаклевки

↓

Ручная шлифовка шпаклевки

↓

Буферное хранение заготовок

↓

Механическая передача

↓

Электростатическое удаление пыли

↓

Автоматическое порошковое распыление + ручная доводка

↓

Отверждение порошка (200°C, 18 мин)

↓

Воздушное охлаждение

↓

Установка роликов

↓

Транспортировка с помощью AGV

Основные характеристики

Гибридное автоматическое и ручное нанесение порошка

Автоматическая система распыления обеспечивает стабильное распределение порошка и равномерную толщину покрытия, в то время как ручная доводка обеспечивает дополнительное покрытие для сложных геометрических форм и участков, требующих детальной отделки.

Эффективная система подготовки поверхности

Роботизированная шлифовка и ручная финишная обработка эффективно удаляют следы сварки, дефекты поверхности и загрязнения, улучшая адгезию покрытия и качество конечного внешнего вида.

Гибкая конфигурация конвейера

Комбинация наземных и подвесных конвейерных систем обеспечивает оптимизированную транспортировку для различных этапов производства, поддерживая как тяжелые конструкции корпусов, так и непрерывные операции окраски.

Надежная производительность отверждения

Печь для отверждения поддерживает температуру около 200°C в течение 18 минут, позволяя порошковому покрытию полностью расплавиться, растечься и сшиться, образуя прочную защитную пленку с отличными механическими характеристиками.

Адаптивная производственная мощность

Система может быть настроена в соответствии с:

• Размеры и вес корпуса

• Требования к производственной мощности

• Ограничения планировки цеха

• Требуемый уровень автоматизации

• Стандарты финишной обработки поверхности

Процесс порошковой окраски

1. Подготовка поверхности

Перед окраской компоненты корпуса проходят шлифовку, очистку и удаление пыли для устранения остатков сварки, масла и поверхностных загрязнений. Это создает подходящую основу для прочной адгезии порошка.

2. Предварительная обработка

Применяется химическая предварительная обработка для улучшения коррозионной стойкости и усиления связи между подложкой из углеродистой стали и слоем порошкового покрытия.

3. Сушка

После предварительной обработки заготовки сушатся для удаления остаточной влаги и обеспечения оптимальных условий для электростатического нанесения порошка.

4. Электростатическая порошковая окраска

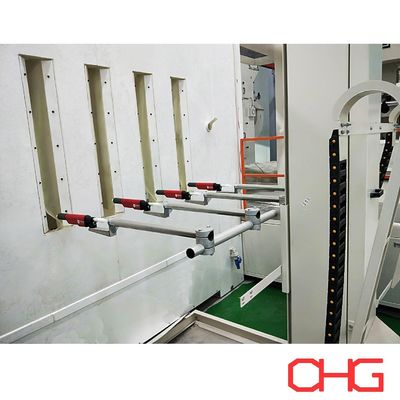

Заряженные частицы порошка распыляются на заземленные заготовки с помощью автоматических распылителей. При необходимости выполняется ручная окраска для полного покрытия труднодоступных участков.

5. Отверждение порошка

Окрашенные компоненты поступают в печь для отверждения, где тепло вызывает расплавление и химическое сшивание частиц порошка, образуя непрерывное, прочное и коррозионностойкое покрытие.

6. Охлаждение

После отверждения контролируемое охлаждение стабилизирует поверхность покрытия и подготавливает компоненты к сборке или дальнейшей обработке.

7. Контроль качества

Готовые изделия проверяются на:

• Толщина покрытия

• Внешний вид поверхности

• Адгезионные характеристики

• Общая равномерность покрытия

обеспечивая соответствие конечных продуктов требуемым стандартам качества.

Мы предоставляем индивидуальные решения для линий производства порошковой окраски в соответствии с характеристиками вашей продукции, производственными требованиями и условиями вашего предприятия. Свяжитесь с нами для получения индивидуального технического предложения по вашему проекту окраски корпусов из углеродистой стали.
