Комплексная линия предварительной обработки для очистки поверхности металла и химического кондиционирования до нанесения порошкового покрытия

Автоматическая система предварительной обработки распылением для линий порошкового покрытия

Подготовка промышленной металлической поверхности перед порошковым покрытием

Система предварительной обработки распылением является неотъемлемой частью комплексной линии по производству порошковых покрытий. Его основная функция — удаление масла, грязи, остатков обработки и других загрязнений с металлических заготовок при химической подготовке основы для последующего нанесения порошка.

Во время работы детали проходят через закрытые секции обработки, где растворы для очистки, промывки и конверсионной обработки подаются через стратегически расположенные распылительные форсунки. Правильно настроенный процесс предварительной обработки помогает улучшить адгезию порошкового покрытия, защиту от коррозии и общую однородность отделки.

Последовательность процесса, химические вещества для обработки, количество стадий, размеры оборудования и рабочие параметры можно настроить в соответствии с материалом заготовки, состоянием поверхности, производственной мощностью и требуемыми характеристиками покрытия.

Как работает система предварительной обработки распылением

Заготовки транспортируются через ряд зон обработки конвейером производственной линии. Насосы перекачивают необходимые технологические жидкости из отдельных резервуаров в распылительные трубы и форсунки, расположенные вокруг заготовок.

Каждый этап выполняет определенную функцию очистки, ополаскивания или химической обработки перед тем, как продукты перейдут в следующую секцию.

Типичный процесс может включать в себя:

Обезжиривание → Промывка водой → Конверсионная обработка → Промывка водой → Окончательная промывка → Влажная сушка

Дополнительные этапы обработки могут быть включены, если этого требуют характеристики продукта или покрытия.

Основные этапы предварительной обработки

1. Обезжиривание и очистка

Первая химическая обработка удаляет загрязнения, накопившиеся в процессе производства, механической обработки, хранения и обращения.

К типичным загрязнениям относятся:

• Масло и смазка

• Пыль и грязь

• Обрабатывающие жидкости

• Отпечатки пальцев

• Производственные остатки

• Прочие поверхностные загрязнения

Чистящий раствор распыляется на детали через несколько сопел, обеспечивая эффективный контакт с необходимыми поверхностями.

Тщательное обезжиривание создает чистую основу и подготавливает заготовку к последующей химической обработке.

2. Промывка водой

После обезжиривания изделия проходят через одну или несколько секций ополаскивания.

Этапы промывки удаляют остатки чистящих химикатов и загрязнений с заготовки перед следующим процессом обработки.

Эффективное полоскание также помогает:

• Уменьшить химический перенос

• Ограничить загрязнение между технологическими резервуарами

• Поддерживайте более стабильные условия в ванне

• Улучшение общей согласованности предварительной обработки

В зависимости от технологических требований можно использовать несколько стадий промывки или каскадную промывку.

3. Подготовка поверхности

Если этого требует выбранный химический процесс, перед конверсионной обработкой можно включить этап подготовки поверхности.

Вместо простого увеличения шероховатости поверхности этот этап используется для установления более подходящего и однородного состояния поверхности для последующего процесса преобразования.

Требования к подготовке поверхности зависят от материала основы и выбранного химического состава предварительной обработки.

4. Конверсионное лечение

После очистки и промывки металлическая поверхность может быть подвергнута соответствующей конверсионной обработке для улучшения адгезии покрытия и защиты от коррозии.

В зависимости от подложки и требований проекта варианты обработки могут включать:

• Фосфатирование железа

• Цинк фосфатирование

• Другие процессы конверсионного покрытия

• Пассивация там, где это необходимо.

Точный химический процесс следует выбирать в соответствии с материалом заготовки, требуемой коррозионной стойкостью, спецификациями порошкового покрытия и применимыми стандартами качества.

5. Заключительное полоскание

После конверсионной обработки дополнительная промывка удаляет нежелательные химические остатки перед сушкой.

Конфигурация окончательного ополаскивания может быть разработана в соответствии с выбранным химическим процессом и требуемым качеством поверхности.

При необходимости на заключительном этапе ополаскивания можно также добавлять очищенную или деионизированную воду.

6. Влажная сушка

Перед входом в камеру порошкового напыления необходимо удалить остатки воды с обрабатываемых деталей.

Секция сушки обеспечивает контролируемый нагрев, чтобы продукты достигали стадии нанесения порошка с достаточно сухими поверхностями.

Правильное удаление влаги помогает уменьшить дефекты покрытия и обеспечивает стабильные условия для электростатического порошкового напыления.

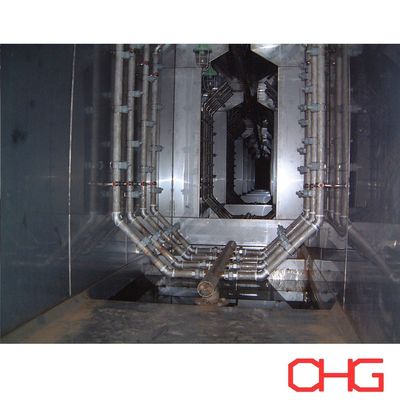

Система циркуляции распыления

Эффективная циркуляция жидкости является важной частью оборудования предварительной обработки.

Каждый этап процесса может включать в себя такие компоненты, как:

• Технологические резервуары

• Циркуляционные насосы

• Распылительные трубы

• Распылительные форсунки

• Фильтры

• Отопительное оборудование

• Контроль уровня жидкости

• Трубопроводы и клапаны

Распылительная форсунка спроектирована в соответствии с размерами и геометрией заготовки, чтобы обеспечить эффективное покрытие обрабатываемой поверхности.

Производительность насоса, давление распыления, количество форсунок и расположение труб выбираются в соответствии с фактическими требованиями процесса, а не с использованием фиксированной стандартной конфигурации.

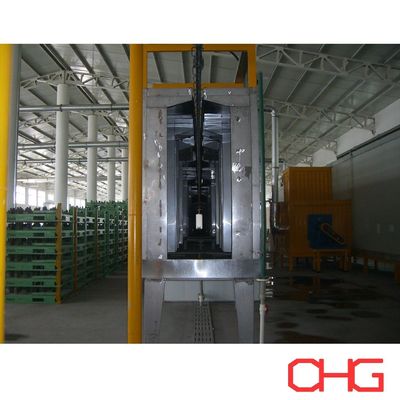

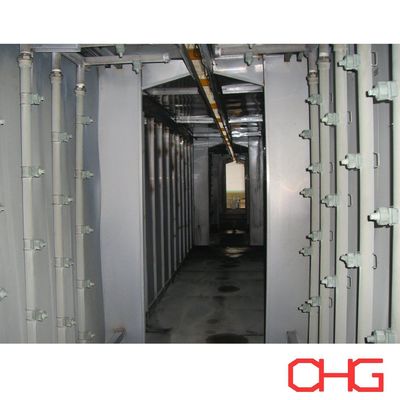

Закрытый туннель предварительной обработки

Секции обработки распылением обычно заключены в туннель предварительной обработки, в котором содержатся распыляемые жидкости и отдельные химические процессы.

Туннель и технологические резервуары могут быть изготовлены из подходящих коррозионно-стойких материалов в зависимости от химикатов, используемых на каждом этапе обработки.

Конструкция оборудования может включать в себя:

• Двери доступа

• Области проверки

• Устройство дренажа

• Сдерживание тумана

• Доступ для обслуживания

• Разделение зон лечения

Общая длина туннеля определяется скоростью конвейера, требуемым временем обработки, количеством стадий процесса и размерами заготовки.

Автоматическое управление процессом

Система предварительной обработки может быть интегрирована с ПЛК и системой управления HMI производственной линии.

В зависимости от требований проекта система может контролировать или отслеживать:

• Температура ванны

• Работа насоса

• Давление распыления

• Уровень жидкости

• Отопительное оборудование

• Работа конвейера

• Последовательность процессов

• Статус оборудования

• Условия тревоги

Концентрацию химикатов также можно контролировать или регулировать с помощью соответствующих приборов и систем дозирования химикатов, где это необходимо.

Централизованное управление помогает поддерживать повторяемые рабочие условия и упрощает управление производством.

Основные преимущества

• Эффективная очистка поверхности:Циркуляция под высоким давлением и правильно расположенные распылительные форсунки обеспечивают эффективную очистку и химическую обработку непрерывно транспортируемых металлических деталей.
• Постоянное качество предварительной обработки:Контролируемые условия процесса помогают поддерживать повторяемую подготовку поверхности перед нанесением порошка.
• Улучшенная адгезия покрытия:Удаление загрязнений и применение соответствующей конверсионной обработки создает подходящую основу для последующего порошкового покрытия.
• Улучшенная защита от коррозии:Правильно выбранный процесс предварительной обработки может существенно повысить коррозионную стойкость всей системы покрытия.
• Непрерывное производство:Предварительная обработка распылением легко интегрируется с конвейерными линиями порошкового покрытия, позволяя заготовкам непрерывно перемещаться от обработки поверхности к сушке и нанесению порошка.
• Гибкая конфигурация процесса:Количество стадий обработки, химические процессы, размеры туннелей, система распыления и уровень автоматизации могут быть адаптированы к конкретному применению.

Типичные применения

Системы предварительной обработки распылением можно использовать для широкого спектра промышленных металлических изделий, в том числе:

• Автомобильные компоненты

• Электрические шкафы и корпуса

• Металлическая мебель

• Стеллажи и стеллажи для хранения

• Компоненты системы отопления, вентиляции и кондиционирования воздуха

• Детали машин

• Сельскохозяйственная техника

• Металлические двери и коробки

• Готовые стальные изделия

• Общие промышленные металлические компоненты

Различные конфигурации процесса могут быть разработаны для стали, оцинкованной стали, алюминия и других подходящих материалов.

Индивидуальные решения для предварительной обработки распылением

Каждая система предварительной обработки разрабатывается в соответствии с продуктами заказчика и требуемыми характеристиками покрытия.

Важная информация для проектирования системы включает:

• Материал заготовки

• Максимальные габариты и вес

• Состояние поверхности до обработки

• Требуемая производственная мощность

• Скорость конвейера

• Требуемые коррозионные характеристики

• Химический процесс предварительной обработки

• Доступные заводские размеры

• Качество воды и условия подачи

• Источник тепловой энергии

• Требования к очистке сточных вод

• Требуемый уровень автоматизации

На основе этих параметров мы можем разработать индивидуальное решение, охватывающее процесс предварительной обработки, туннель для распыления, технологические резервуары, циркуляционные насосы, расположение сопел, систему нагрева, секцию влагосушки, систему управления и интеграцию с полной линией порошкового покрытия.

Свяжитесь с нами, предоставив информацию о заготовке и производстве, чтобы получить индивидуальное предложение по системе предварительной обработки распылением.
