Система воздушного питания и свободного конвейера с интегрированным подъемным и передающим оборудованием для сложных конструкций линий покрытия

Индивидуальное верхнее транспортировочное оборудование для автоматизированного производства окраски

Эта система конвейеров Power and Free с подъемным оборудованием предназначена для промышленных линий окраски, требующих гибкой транспортировки заготовок, вертикального перемещения, накопления и контролируемого движения между различными участками процесса.

Комбинируя верхний конвейер Power and Free с подъемным и перегрузочным оборудованием, заготовки можно транспортировать не только горизонтально по производственной линии, но и вертикально, где это требуется процессом или планировкой цеха.

Эта конфигурация особенно полезна для линий окраски, включающих загрузочные и разгрузочные станции, многоуровневые конвейерные системы, точки перегрузки между процессами, погружные установки или участки с разной высотой конвейеров.

Полная система настраивается в соответствии с размерами заготовок, весом, производительностью, технологическим процессом, свободной высотой цеха и расположением окрасочного оборудования.

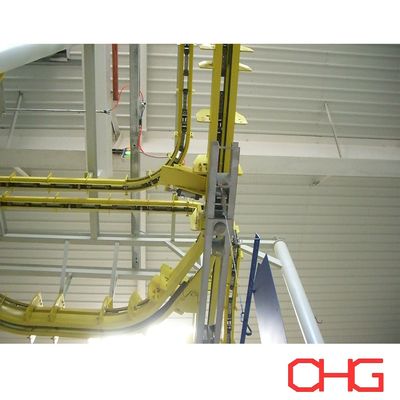

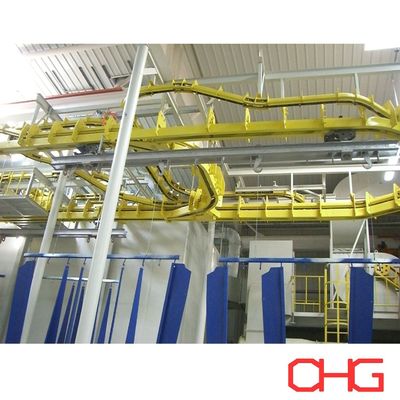

Конфигурация конвейера Power and Free

Конвейер использует отдельные силовые и свободные (неприводные) пути.

Силовой путь содержит приводную цепь, обеспечивающую тяговое усилие, в то время как отдельные каретки движутся по свободному пути. Благодаря механизмам сцепления и расцепления каретки могут двигаться независимо в пределах конвейерной системы.

Эта схема позволяет кареткам:

• Перемещаться по непрерывным участкам процесса

• Останавливаться на назначенных станциях

• Накапливаться в буферных зонах

• Отцепляться индивидуально

• Перемещаться между участками конвейера

• Изменять маршруты, где это необходимо

• Координироваться с подъемным оборудованием

По сравнению с обычным непрерывным верхним конвейером, это обеспечивает большую гибкость для процессов окраски с различными циклами.

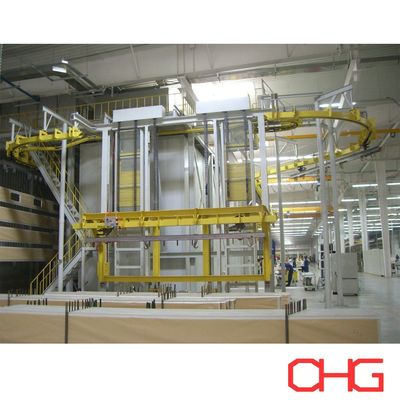

Интегрированное подъемное оборудование

Подъемная система обеспечивает контролируемое вертикальное перемещение кареток или заготовок в назначенных позициях.

В зависимости от производственного процесса, подъемное оборудование может быть интегрировано для:

• Подъема заготовок с уровня загрузки на уровень верхнего конвейера

• Опускания кареток для удобной загрузки или разгрузки

• Соединения участков конвейера на разных высотах

• Передачи изделий между зонами обработки

• Поддержки процессов погружения или окунания, где это применимо

• Адаптации маршрута конвейера к ограничениям высоты цеха

Ход подъема, грузоподъемность, метод передачи и последовательность операций проектируются в соответствии с фактическим проектом.

Удобная загрузка и разгрузка

Для крупногабаритных, тяжелых или труднообрабатываемых заготовок прямая загрузка на высокий верхний конвейер может быть неудобной.

Подъемная станция может опускать каретку на более удобную рабочую высоту для загрузки или разгрузки. После закрепления изделия каретка поднимается и возвращается в основную конвейерную систему.

Эта схема может:

• Упростить обработку заготовок

• Уменьшить ненуличные подъемы операторами

• Улучшить доступ к кареткам и подвескам

• Поддерживать обработку более крупных изделий

• Соединять наземные операции с верхним транспортом

Загрузка и разгрузка могут быть ручными, с помощью вилочного погрузчика или скоординированными с другим транспортным оборудованием в зависимости от характеристик изделия.

Индивидуальный дизайн кареток и подвесок

Каретки проектируются в соответствии с фактическими транспортируемыми заготовками.

Соображения при проектировании включают:

• Максимальные размеры заготовок

• Максимальный вес

• Количество изделий на каретку

• Центр тяжести

• Ориентация подвески

• Требуемая доступность для окраски

• Расстояние между каретками

• Зазор конвейера

• Размеры проемов печей

• Метод загрузки и разгрузки

• Требования к подъему

Подходящие приспособления и подвески помогают поддерживать стабильность заготовок во время транспортировки, подъема, распыления, отверждения и других процессов окраски.

Накопление и буферизация кареток

Технология Power and Free позволяет кареткам накапливаться в назначенных позициях без остановки всего конвейера.

Зоны накопления могут быть включены:

• Перед покрасочными камерами

• Перед печами отверждения

• Между процессами с разными циклами

• На загрузочных станциях

• На разгрузочных станциях

• Перед подъемным или перегрузочным оборудованием

• В зонах контроля

Это обеспечивает производственные буферы и помогает координировать окрасочное оборудование, работающее с разной скоростью обработки.

Гибкая маршрутизация конвейера

Маршрут конвейера может быть настроен в соответствии с процессом окраски и доступным пространством цеха.

Где это необходимо, стрелки и перегрузочные секции могут позволить кареткам следовать по разным путям в пределах производственной линии.

Возможные конфигурации включают:

• Основные и ответвленные маршруты конвейера

• Участки обхода процессов

• Множественные станции окраски

• Отдельные зоны накопления

• Альтернативные точки загрузки и разгрузки

• Участки конвейера на разных высотах

Гибкая маршрутизация может быть особенно полезна при обработке нескольких типов продукции на одной линии окраски.

Интеграция с оборудованием для производства окраски

Система конвейера Power and Free и подъемное оборудование могут быть интегрированы с различными процессами и оборудованием для окраски, включая:

• Системы предварительной обработки распылением

• Системы погружной предварительной обработки

• Участки сушки влаги

• Камеры порошковой окраски

• Оборудование для автоматического порошкового распыления

• Станции ручной доводки

• Оборудование для жидкой окраски

• Печи отверждения

• Зоны охлаждения

• Инспекционные станции

• Зоны загрузки и разгрузки

Схема конвейера и последовательность движения кареток координируются с полным технологическим процессом во время проектирования.

Управление и синхронизация на базе ПЛК

Конвейер и подъемное оборудование могут быть интегрированы в систему управления ПЛК и ЧМИ производственной линии.

В зависимости от конфигурации проекта, система управления может координировать:

• Движение конвейера

• Обнаружение кареток

• Позиции остановки и отцепления

• Последовательности накопления

• Операции подъема и опускания

• Механизмы передачи

• Скорость конвейера

• Маршрутизацию процесса

• Блокировки оборудования

• Сигнализацию неисправностей

• Рабочий статус

Датчики и устройства определения положения могут быть установлены в ключевых местах для координации движения кареток с подъемным и окрасочным оборудованием.

Безопасность и защита оборудования

Соответствующие меры безопасности включены в соответствии с компоновкой оборудования, нагрузкой на каретку, операцией подъема и производственной средой.

В зависимости от применения, система может включать:

• Устройства аварийной остановки

• Обнаружение положения каретки

• Обнаружение положения подъема

• Защиту от перегрузки

• Механические блокировки

• Конвейерные блокировки

• Управление предотвращением столкновений, где это необходимо

• Механические ограждения

• Сигнализацию неисправностей

• Защиту оператора вокруг зон подъема и перегрузки

Детальная конфигурация безопасности определяется во время проектирования проекта.

Основные преимущества

• Горизонтальная и вертикальная транспортировка материалов: Комбинация верхнего транспорта с подъемным оборудованием позволяет кареткам перемещаться между различными высотами и зонами обработки в рамках одной скоординированной системы транспортировки материалов.
• Гибкий производственный поток: Индивидуальное управление каретками позволяет заготовкам останавливаться, накапливаться, перемещаться и продолжать движение в соответствии с фактическими требованиями процесса.
• Улучшенное использование пространства цеха: Верхний транспорт уменьшает занимаемую площадь пола, а вертикальное перемещение позволяет разрабатывать конвейерные системы с учетом существующих условий цеха.
• Упрощенная обработка заготовок: Опускание кареток в позициях загрузки или разгрузки может упростить обработку крупных или тяжелых изделий.
• Производственное буферирование: Зоны накопления помогают сбалансировать процессы с разными циклами и уменьшить влияние временных перебоев.
• Индивидуальная настройка для различных заготовок: Грузоподъемность кареток, дизайн подвесок, подъемное оборудование, компоновка путей и логика управления проектируются в соответствии с фактическими изделиями, а не на основе фиксированной стандартной конфигурации.

Типичные применения

Системы конвейеров Power and Free с подъемным оборудованием могут использоваться в линиях окраски для:

• Автомобильные компоненты

• Детали машин

• Электрические шкафы и корпуса

• Продукция ОВК

• Сельскохозяйственное оборудование

• Металлическая мебель

• Системы хранения

• Металлические конструкции

• Крупногабаритные промышленные компоненты

• Общие металлические изделия

Соответствующая конфигурация зависит от веса заготовки, размеров, процесса окраски и требуемой производительности.

Техническая конфигурация

Индивидуальные решения для конвейеров и подъема

Каждая система конвейера Power and Free проектируется в соответствии с производственным процессом заказчика и условиями цеха.

Важная информация для проектирования включает:

• Размеры заготовок

• Максимальный вес заготовки

• Изделий на каретку

• Требуемая производительность

• Технологический процесс

• Расстояние между каретками

• Требования к скорости конвейера

• Размеры цеха и свободная высота

• Требуемая высота подъема

• Метод загрузки и разгрузки

• Позиции накопления

• Маршрутизация конвейера

• Расположение окрасочного оборудования

• Требуемый уровень автоматизации

На основе этих параметров мы можем разработать индивидуальное решение, охватывающее систему путей Power and Free, каретки, подвески, подъемное оборудование, секции накопления, механизмы передачи, приводную систему, управление ПЛК, защиту безопасности и интеграцию с полной линией производства окраски.

Свяжитесь с нами с информацией о ваших заготовках, процессе окраски и планировке цеха для получения предложения по индивидуальной системе конвейера Power and Free и подъемного оборудования.
