Непрерывная линия порошковой окраски алюминиевых профилей с ручной загрузкой и системой поверхностной обработки с верхним конвейером

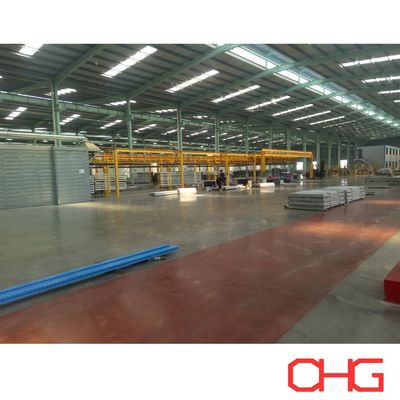

Линия порошковой окраски алюминиевых профилей с верхним конвейером

Индивидуальная система финишной обработки поверхности для алюминиевых экструзий

Эта линия порошковой окраски алюминиевых профилей представляет собой комплексное решение для финишной обработки поверхности архитектурных и промышленных алюминиевых экструзий.

Система использует верхний конвейер для транспортировки профилей через основные этапы производства, создавая непрерывный рабочий процесс от предварительной обработки и сушки до нанесения порошка, отверждения, охлаждения и окончательной инспекции. Ручная загрузка и выгрузка позволяют производителям обрабатывать профили различной длины, поперечного сечения и партий без внесения излишней сложности в процесс транспортировки материалов.

Каждая производственная линия проектируется с учетом фактических алюминиевых изделий, требуемой производительности, спецификации покрытия, условий на заводе и желаемого уровня автоматизации.

Основная конфигурация оборудования

Полная линия порошковой окраски алюминиевых профилей может включать:

• Система предварительной обработки поверхности алюминия

• Секции промывки водой

• Сушильная камера для удаления влаги

• Верхний конвейер

• Камера порошкового напыления

• Автоматические электростатические распылители

• Оборудование для ручной подкраски

• Система подачи порошка

• Оборудование для рекуперации порошка

• Печь для отверждения порошка

• Секция охлаждения

• Управление ПЛК и ЧМИ

• Станции ручной загрузки и выгрузки

Окончательная конфигурация оборудования зависит от производственного процесса и требований к покрытию заказчика.

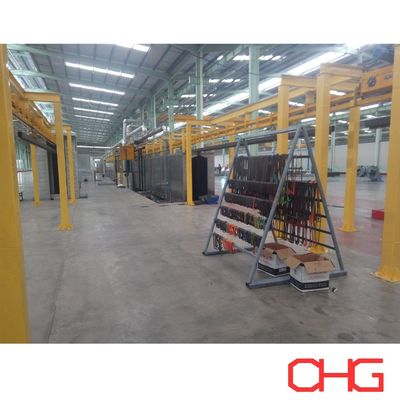

Верхняя транспортировка материалов

Длинные алюминиевые профили требуют стабильного позиционирования и соответствующего расстояния при перемещении по производственной линии.

Верхний конвейер проектируется с учетом таких факторов, как:

• Максимальная длина профиля

• Поперечное сечение профиля

• Вес заготовки

• Профилей на подвеску

• Расстояние между подвесками

• Требуемая производительность линии

• Скорость конвейера

• Высота цеха

• Расположение оборудования

Подбираются подходящие подвески и точки крепления, чтобы обеспечить стабильность профилей при сохранении достаточного доступа для предварительной обработки, порошкового напыления и отверждения.

Для применений, требующих накопления носителей или более гибкого управления производством, также может быть рассмотрен конвейер типа «Power and Free».

Предварительная обработка алюминиевых профилей

Подготовка поверхности оказывает значительное влияние на адгезию и коррозионную стойкость готового порошкового покрытия.

Перед нанесением порошка алюминиевые профили очищаются и химически обрабатываются для удаления загрязнений и создания подходящей поверхности для покрытия.

Типичная последовательность предварительной обработки алюминия может включать:

Обезжиривание → Промывка → Травление / Обработка поверхности → Промывка → Преобразовательное покрытие → Финальная промывка

Фактическая последовательность определяется алюминиевым сплавом, состоянием поверхности, химической системой и требуемой производительностью покрытия.

Очистка и обезжиривание

Масло, жир, пыль, остатки экструзии и другие загрязнения удаляются с поверхности алюминия перед дальнейшей химической обработкой.

Травление и обработка поверхности

При необходимости может быть включен этап травления или соответствующей обработки поверхности для подготовки алюминиевого субстрата к последующей преобразовательной обработке.

Преобразовательное покрытие

В зависимости от спецификаций проекта линия может использовать соответствующее хроматное или безхромное преобразовательное покрытие.

Выбранный процесс помогает создать подходящий интерфейс между алюминиевым субстратом и порошковым покрытием, одновременно способствуя необходимой антикоррозионной защите.

Финальная промывка

Остатки технологических химикатов удаляются перед тем, как профили поступают на сушку. Требования к финальной промывке, включая качество воды, определяются в соответствии с выбранной химией предварительной обработки.

Сушка перед нанесением порошка

После влажной предварительной обработки алюминиевые профили поступают в сушильную секцию для удаления остаточной влаги с поверхности.

Система сушки проектируется с учетом:

• Размеры профиля

• Толщина алюминиевого сечения

• Скорость конвейера

• Производственная мощность

• Процесс предварительной обработки

• Требуемые условия сушки

Достаточно сухая поверхность заготовки обеспечивает подходящие условия для последующего электростатического нанесения порошка.

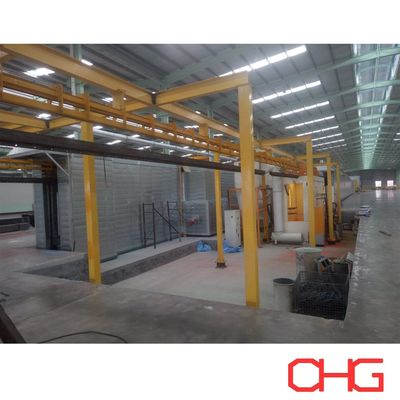

Электростатическое нанесение порошка

Подготовленные алюминиевые профили поступают в камеру порошкового напыления, где электростатически заряженный порошок наносится на заземленные заготовки.

В зависимости от производственных требований секция напыления может сочетать:

• Автоматические распылители

• Рециркуляторы

• Ручные распылители для подкраски

• Оборудование для подачи порошка

• Оборудование для рекуперации порошка

Автоматические распылители обеспечивают повторяемое нанесение при непрерывном производстве, в то время как ручная подкраска может использоваться для сложных поперечных сечений, углублений и участков, требующих дополнительного покрытия.

Количество и расположение распылителей определяются в зависимости от геометрии профиля, скорости линии, требуемой производительности и спецификации покрытия.

Рекуперация порошка и управление цветом

Избыточный порошок собирается системой экстракции и рекуперации камеры.

Соответствующая конфигурация рекуперации зависит от:

• Количество цветов порошка

• Частота смены цвета

• Объем производства

• Требования к рекуперации порошка

• Требуемое время очистки

• Конфигурация камеры напыления

Для производителей, выпускающих несколько цветов, требования к смене цвета должны учитываться при первоначальном проектировании камеры и системы рекуперации.

Отверждение порошка

После напыления окрашенные профили подаются в печь для отверждения.

Во время отверждения порошок плавится, растекается и сшивается, образуя готовую пленку покрытия.

Система отверждения проектируется в соответствии с требованиями производителя порошка и тепловыми характеристиками алюминиевых профилей.

Важные факторы включают:

• Требуемая температура металла

• Спецификация отверждения порошка

• Поперечное сечение и толщина стенки профиля

• Скорость конвейера

• Производственная мощность

• Конфигурация печи

• Доступная энергия нагрева

Правильные условия отверждения важны для достижения требуемого внешнего вида, адгезии, механических свойств и долговечности покрытия.

Охлаждение и окончательная инспекция

После выхода из печи для отверждения окрашенные профили проходят через секцию охлаждения перед выгрузкой и дальнейшей обработкой.

Затем готовая продукция может быть проверена в соответствии с требуемой спецификацией качества.

Типичные элементы инспекции включают:

• Толщина сухого слоя

• Внешний вид поверхности

• Цвет и глянец

• Адгезия покрытия

• Однородность покрытия

• Видимые дефекты

Дополнительные испытания могут быть включены в соответствии со стандартами продукции заказчика и требованиями конечного использования.

Типичные области применения

Производственная линия может быть адаптирована для алюминиевых изделий, таких как:

• Профили для окон и дверей

• Профили для навесных фасадов

• Архитектурные алюминиевые экструзии

• Промышленные алюминиевые профили

• Компоненты мебели

• Декоративные алюминиевые профили

• Рамы для солнечных панелей

• Компоненты строительных систем

• Экструзии для транспорта

• Общие алюминиевые изделия

Поскольку разные изделия имеют разные поперечные сечения и требования к отделке, компоновка производственной линии и процесс должны разрабатываться с учетом фактического ассортимента продукции.

Индивидуальные решения для порошковой окраски алюминия

Каждая линия порошковой окраски алюминиевых профилей проектируется с учетом специфических производственных условий проекта.

Для разработки соответствующего технического решения особенно важна следующая информация:

• Чертежи или поперечные сечения алюминиевых профилей

• Максимальная и минимальная длина профиля

• Максимальные размеры заготовки

• Вес профиля

• Требуемая почасовая или суточная производительность

• Количество профилей на подвеску

• Требуемая спецификация покрытия

• Требования к предварительной обработке

• Тип порошка

• Количество цветов

• Частота смены цвета

• Размеры цеха и высота

• Доступный источник энергии

• Местные электрические условия

• Требуемый уровень автоматизации

На основе этой информации мы можем спроектировать систему предварительной обработки, сушильное оборудование, верхний конвейер, камеру порошкового напыления, оборудование для нанесения и рекуперации порошка, печь для отверждения, секцию охлаждения, систему управления и общую компоновку производственной линии в соответствии с производственными требованиями заказчика.

Свяжитесь с нами с информацией о ваших алюминиевых профилях и требуемой производительности для получения индивидуального технического предложения и расчета.
